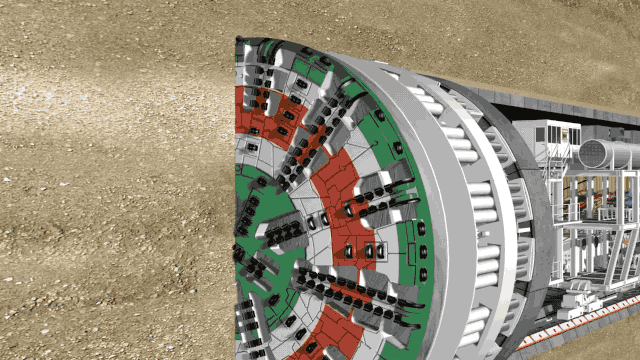

TBM隧道掘進機的四大部件是什么?TBM(Tunnel Boring Machine,隧道掘進機)是隧道施工的核心設備,其高效作業依賴于多個關鍵系統的協同工作。通常認為,TBM的四大核心部件(系統)包括刀盤、護盾系統、推進系統、出碴系統,它們分別承擔破巖、防護、驅動前進和排碴的核心功能,具體介紹如下:

1. 刀盤
刀盤是TBM直接與掌子面(掘進工作面)接觸的部件,核心功能是破碎巖石或地層,為隧道開挖提供空間。
① 結構:通常為圓形(與隧道斷面匹配),由高強度鋼材焊接而成,盤面分布多個刀具安裝孔,根據地質條件安裝不同類型的刀具(如滾刀、刮刀、切割刀等);部分刀盤設計有開口(碴口),用于破碎后的碴土進入機內。
② 工作原理:由主驅動系統(電機或液壓馬達)驅動旋轉,通過刀具與巖石的擠壓、剪切作用破碎地層。例如,硬巖TBM主要依賴滾刀(盤形滾刀)碾壓巖石產生裂紋并破碎;軟土盾構(TBM的一種)則用刮刀切削土體。
③ 關鍵作用:直接決定掘進效率和刀具損耗,其設計需匹配地層硬度、完整性等特性(如硬巖刀盤需更高強度,軟土刀盤需防堵塞)。
2. 護盾系統
護盾系統是TBM的“保護殼”,主要功能是支撐掌子面和已開挖的隧道斷面,防止圍巖坍塌、水土涌入,同時為內部設備(如推進油缸、管片拼裝機)提供安裝載體。
① 結構:根據TBM類型(敞開式、護盾式)有所差異,護盾式TBM(如土壓平衡盾構、泥水盾構)的護盾通常分為前盾(靠近刀盤,保護主驅動)、中盾(安裝推進油缸)和尾盾(包裹管片拼裝區域,與管片間設密封裝置防滲漏);敞開式TBM的護盾較簡單,主要用于局部支護。
② 關鍵作用:保障掘進面穩定和施工安全,尤其在軟土、富水地層中是核心防護部件。
3. 推進系統
推進系統是TBM的“驅動力源”,核心功能是提供軸向推力和扭矩,推動刀盤壓向掌子面并前進,同時控制掘進方向(姿態)。
① 結構:主要由多組液壓油缸(推進油缸)組成,油缸一端連接中盾(或機架),另一端頂在已拼裝的管片(或圍巖)上,通過油缸伸縮產生推力;部分系統還包含導向機構(如傾斜油缸),用于調整TBM的俯仰角、偏轉角,控制掘進軌跡。
② 工作原理:利用管片(或圍巖)的反作用力,將推力傳遞至刀盤,使刀具壓入巖石并隨刀盤旋轉破碎地層;推力大小需根據地層硬度動態調整(硬巖需更大推力)。
③ 關鍵作用:直接決定掘進速度和方向精度,是保證隧道線性符合設計要求的核心系統。
4. 出碴系統
出碴系統是TBM的“清運通道”,核心功能是將刀盤破碎的碴土(巖石碎屑、土體)從掌子面連續輸送至隧道外,避免碴土堆積阻礙掘進。
① 結構:根據TBM類型差異較大:
a. 硬巖TBM:通常采用“刮板輸送機+皮帶輸送機”組合,掌子面的碴土通過刀盤開口落入機內集料斗,經刮板輸送機轉運至皮帶輸送機,再由隧道內的皮帶機輸送至洞口。
b. 軟土盾構(如土壓平衡盾構):采用螺旋輸送機,碴土通過刀盤開口進入密封艙,由螺旋輸送機旋轉排出至皮帶機,同時可通過控制螺旋機轉速調節艙內壓力(平衡水土壓力)。
c. 泥水盾構:通過“泥水管道”系統,利用高壓泥水將碴土從掌子面攜帶至地面,經分離設備(泥水分離站)分離后,清水循環回盾構。
② 關鍵作用:保證掌子面空間持續釋放,是實現TBM連續掘進的必要條件,其效率需與刀盤掘進效率匹配。
這四大部件(系統)相互協同:刀盤破巖→出碴系統清運→推進系統驅動前進→護盾系統防護,共同實現TBM的高效、安全隧道開挖。
