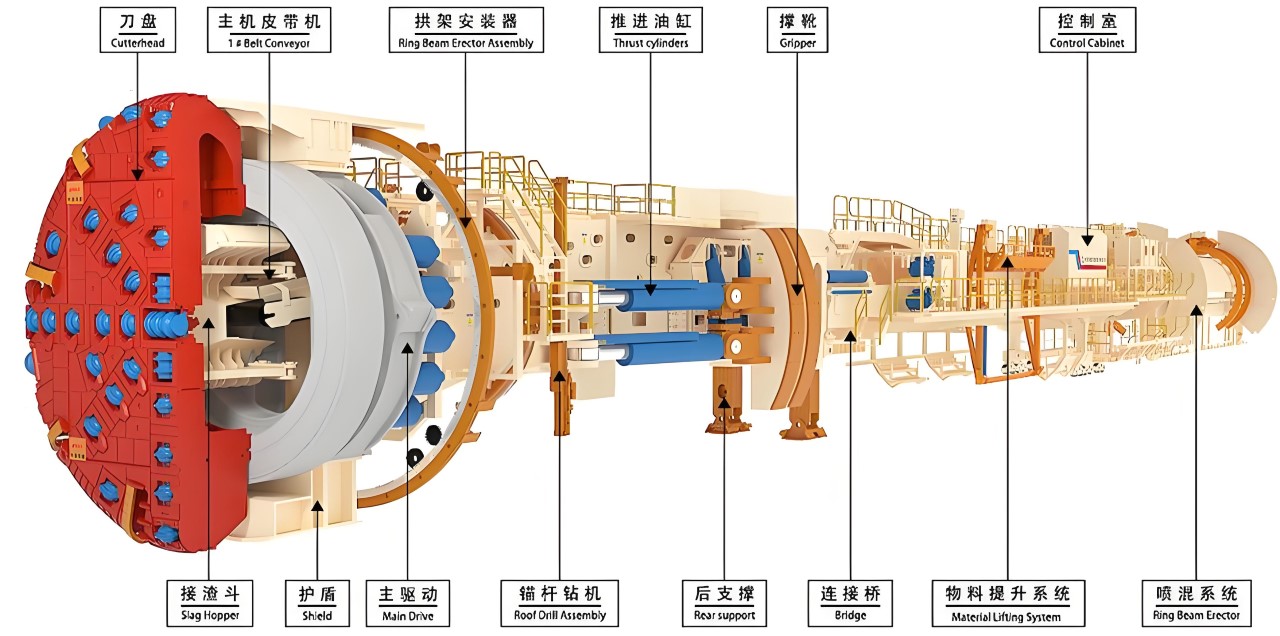

開敞式掘進機（Open-Type TBM）是一種適用于穩定巖層隧道施工的重型裝備，它的結構設計以適應硬巖掘進為核心，強調“開放作業空間”和“高效破巖-出碴-支護協同”，其核心組成部分及功能如下（綜合等資料）：

  一、核心功能系統

   1. 截割/破巖系統

   ① 刀盤組件：安裝滾刀（硬巖截齒），通過旋轉擠壓破碎巖石，刀盤結構含刮板、鏟斗出渣槽。

   ② 驅動裝置：電機或液壓馬達驅動刀盤，部分機型配備變頻調速或雙速電機以適應復雜巖層。

   ③ 伸縮機構：截割頭可軸向伸縮（如EBZ系列），減少設備移動頻次。

  2. 支撐與推進系統

   ① 水平撐靴：雙側撐靴頂緊洞壁提供反力，承受掘進推力和扭矩。

   ② 推進油缸：連接撐靴與主機架，驅動刀盤向前掘進。

   ③ 后支撐腿：換步時穩定機身，防止橫向滑動。

   3. 裝運與出渣系統

   ① 鏟板部：星輪/刮板機構（液壓馬達驅動）收集巖渣，鏟板傾角設計利于清底。

   ② 輸送機構：

   一運：刮板輸送機（中雙鏈結構）將渣石從刀盤轉運至后部。

   二運：皮帶機連接一運與礦車，實現連續出渣。

   4. 支護與安全系統

   ① 超前支護裝置：活動前檐+支撐網格結構，防止掌子面塌方（專利設計）。

   ② 輔助支護設備：拱架安裝器、錨桿鉆機，即時加固圍巖。

   ③ 除塵系統：內/外噴霧裝置（內噴霧水壓≥3MPa），配合泡沫降塵。

   二、主體結構與輔助系統

   1. 主機框架

   ① 本體架：箱形焊接結構，承載各系統重量，通過高強度螺栓連接行走部。

   ② 回轉臺：鉸接截割臂，由回轉油缸控制橫向擺動。

   2. 行走機構

   履帶式底盤（液壓馬達驅動），含驅動輪、支重輪、張緊油缸及防滑制動裝置。

   3. 液壓系統

   ① 恒功率變量泵、負載敏感閥組，控制油缸升降/推進及馬達運轉。

   ② 壓力切斷保護功能，避免過載損壞。

   4. 電氣與控制系統

   ① 防爆電控箱、本安操作臺，集成甲烷斷電保護、截割電機熱敏監測。

   ② 激光導向系統，實時糾偏掘進軌跡。

   開敞式掘進機的組成以“高效破巖、靈活支撐、快速出碴”為核心邏輯，各系統協同配合，在硬巖地層中實現安全、高效的隧道開挖。
